《显示器集成电路实用手册（续）》样章：
LM1246是一款新型的带宽为150MHz宽带视频放大器。其具有许多优秀的功能，主要的有以下一些：内建增强型的I2C兼容微控制接口；ROM内含512个字符空间，RAM内含512个字符空间，4个8位的数模转换输出接口；屏显窗口具有淡入淡出功能和透明的半级灰度功能；无信号时的屏幕保护功能；供电电压跌落时，消除亮点功能；行场消隐；电源电压降至65%时转入安全模式。LM1246常常和视放输出电路LM246X、 偏置电路LM2479/80配合使用。LM1246的后缀很多，不同的后缀代换容易导致屏显不正常，代换时需要注意。工作电压范围：4.75V≤VCC≤5.25V。
表81 LM1246引脚功能
|
脚号 |
脚名 |
功能 |
脚号 |
脚名 |
功能 |
|
1 |
V Flyback |
场回扫脉冲输入 |
13 |
DAC4 |
数模转换输出4 |
|
2 |
VREF Cap |
基准电压电路外接电容 |
14 |
DAC3 |
数模转换输出3 |
|
3 |
VREF REXT |
基准电压电路外接电阻 |
15 |
DAC2 |
数模转换输出2 |
|
4 |
Analog GND |
地(模拟电路部分) |
16 |
DAC1 |
数模转换输出1 |
|
5 |
Blue VIN |
蓝视频信号输入 |
17 |
Analog GND |
地(模拟电路部分) |
|
6 |
Red VIN |
红视频信号输入 |
18 |
Analog VCC |
电源(模拟电路部分) |
|
7 |
Green VIN |
绿视频信号输入 |
19 |
Green VOUT |
绿视频信号输出 |
|
8 |
Digital GND |
地(数字电路部分) |
20 |
Red VOUT |
红视频信号输出 |
|
9 |
PLL Filter |
锁相环滤波器 |
21 |
Blue VOUT |
蓝视频信号输出 |
|
10 |
Digital VCC |
电源(数字电路部分) |
22 |
ABL |
自动射束电流限定 |
|
11 |
SDA |
I2C总线数据脉冲 |
23 |
Clamp |
钳位脉冲输入 |
|
12 |
SCL |
I2C总线时钟脉冲 |
24 |
H Flyback |
行回扫脉冲输入 |

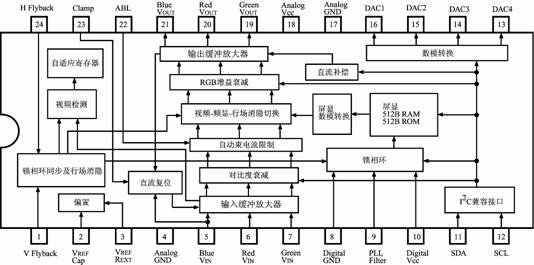

图114 LM1246内部框图

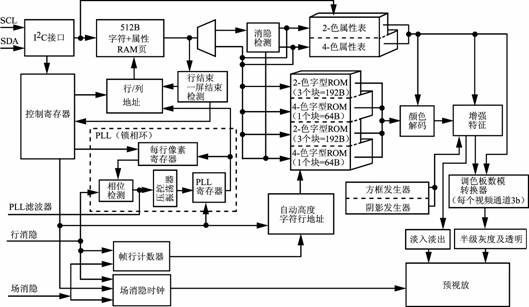

图115 LM1246屏显部分内部框图
