《显示器集成电路实用维修手册》样章
S1D2503X01 RGB视频信号放大器
S1D2503X01是由I2C控制的带宽为200MHz的三通道宽带视频放大器。它可以支持的最高分辨率为1600X1200，还具有屏显接口，广泛应用于高分辨率的彩显中。内设有三通道宽带视频放大器、亮度控制、主/副对比度控制、屏显消隐、视频钳位、自动束电流限定等电路。典型工作电压：VCC1=12V，VCC2=12V，VDD=5V。
1. 引脚功能
表167 S1D2503X01引脚功能
|
脚号 |
脚名 |
功能 |
脚号 |
脚名 |
功能 |
|
1 |
ROSD |
红屏显信号输入 |
17 |
DTEST |
DAC测试 |
|
2 |
GOSD |
绿屏显信号输入 |
18 |
INT |
OSD亮度控制输入 |
|
3 |
BOSD |
屏蓝显信号输入 |
19 |
BCT |
蓝截止控制 |
|
4 |
VI/OSD-SW |
视频/OSD切换开关 |
20 |
GCT |
绿截止控制 |
|
5 |
R IN |
红视频信号输入 |
21 |
RCT |
红截止控制 |
|
6 |
VCC1 |
电源1 |
22 |
CLP |
钳位脉冲输入 |
|
7 |
GND1 |
地1 |
23 |
BLK |
消隐脉冲输入 |
|
8 |
G IN |
绿视频信号输入 |
24 |
B CLP |
蓝通道钳位电容器 |
|
9 |
VDD |
电源（数字电路部分） |
25 |
B OUT |
蓝视频信号输出 |
|
10 |
B IN |
蓝视频信号输入 |
26 |
GND2 |
地2 |
|
11 |
VSS |
地（逻辑电路部分） |
27 |
VCC2 |
电源2 |
|
12 |
ABL |
自动束电流限定 |
28 |
G OUT |
绿视频信号输出 |
|
13 |
SCL |
串行时钟脉冲输入 |
29 |
G CLP |
绿通道钳位电容器 |
|
14 |
SDA |
串行数据脉冲输入 |
30 |
R OUT |
红视频信号输出 |
|
15 |
C1 |
对比度控制电容器 |
31 |
R CLP |
红通道钳位电容器 |
|
16 |
- |
- |
32 |
B/U |
亮度均匀性控制输入 |
2. 内部框图

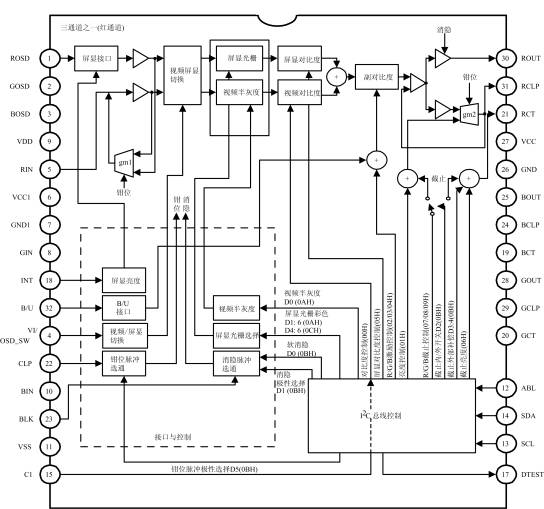

图264 S1D2503X01方框图
3. 典型应用

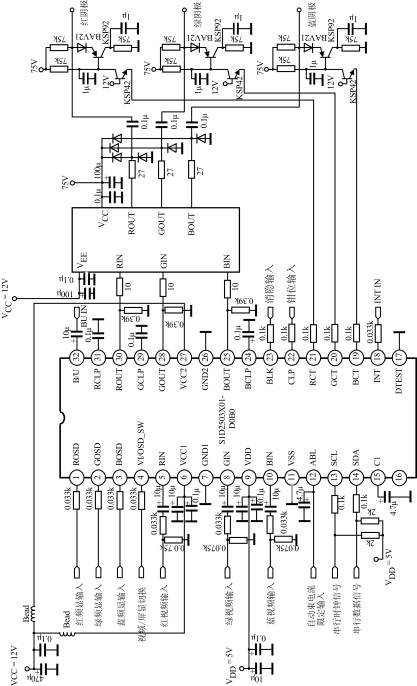

图265 S1D2503X01典型应用电路
